A접점 B접점 C접점

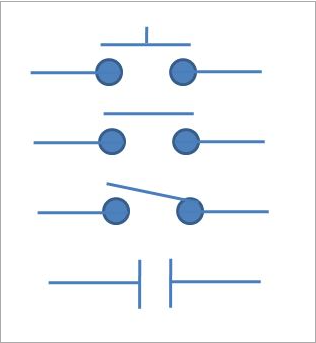

A접점의 기호



A접점(Arbeit Contact)은 평상이 개방되어 있다가 전기신호로 인해 닫히는 접점 (상시 OFF)

Nomal Open (NO)라고 불린다



위에서 아래 순으로

1 - 스위치 A접점을 표현하는 기호 (Push Full Button)

2 - 릴레이 A접점을 표현하는 기호

3 - 스위치 A접점을 표현하는 기호 (Toggle Switch)

4 - PLC 프로그램에서 사용되는 A접점 레더 기호



B접점의 기호



B접점(Break Contact)은 A접점과 반대로, 평상시 닫혀있다가 전기신호로 인해 열리는 접점 (상시 ON)Nomal Close (NC)라고 불린다



위에서 아래 순으로

1 - 스위치 B접점을 표현하는 기호 (Push Full Button)

2 - 릴레이 B접점을 표현하는 기호

3 - 스위치 B접점을 표현하는 기호 (Toggle Switch)

4 - PLC 프로그램에서 사용되는 B접점 레더 기호

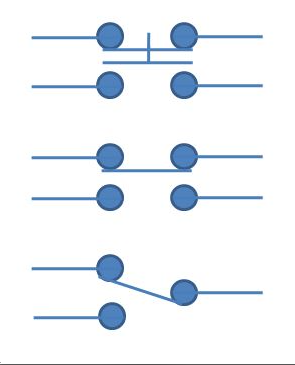

C접점의 기호



C접점(Change-Over Contact)은 A, B접점이 혼합되어 있는 형태윗부분은  NO, 아랫부분은 NC 형태를 가진다

Transfer Contact 라고 불린다



타이머(PS) 접점

접점이 즉시 열리거나 닫히지 않고 약간의 지연시간이 존재하는 접점



1 - 붙을때 지정된 타임만큼 딜레이가 있고, 떨어질때 즉시 떨어지는 한시 A접점 타이머 기호2 - 붙을때는 즉시 붙고, 떨어질때 지정된 타임만큼 딜레이 후 떨어지는 한시 B접점 타이머 기호3 - 붙을때는 즉시 붙고, 떨어질때는 지정된 타임만큼 딜레이 후 떨어지는 순시 A접점 타이머 기호4 - 붙을때 지정된 타임만큼 딜레이가 있고, 떨어질때 즉시 떨어지는 순시 B접점 타이머 기호
